Ein Netz, das mitwächst – verkabelt, gemessen, dokumentiert

Homeoffice, Videokonferenz, Streaming, Kameras, Wallbox: Immer mehr Funktionen eines Gebäudes hängen am Datennetz. Wir errichten strukturierte Netze mit der Reserve für die nächsten zehn Jahre.

+49 7572 711030 Anfrage zu Netzwerktechnik

Leistungsumfang

Acht Leistungen in der Netzwerktechnik – ein Ansprechpartner

Strukturierte Gebäudeverkabelung

Sternförmige Verkabelung vom Verteiler zu jeder Dose, für neue Leitungen mit Cat.-8-Kabel: 25 bzw. 40 Gbit/s auf Strecken bis 30 Meter, 10 Gbit/s bis 100 Meter – Reserve für alles, was noch kommt.

Netzwerkverteiler und Patchfeld

Sauber aufgebauter Verteilerschrank mit Patchfeld, beschrifteten Ports, Rangierung und Platz für Router, Switch und Netzteile. Wer später etwas ändert, findet sich zurecht.

Messung und Abnahmeprotokoll

Jede Strecke wird durchgemessen und protokolliert. Sie bekommen die Werte schriftlich – bei einer Störung weiß man dann, wo man ansetzt, statt zu raten.

WLAN, das überall trägt

Statt eines überlasteten Routers im Keller: Access Points an den richtigen Stellen, per Kabel angebunden, mit abgestimmten Kanälen. Wir schauen uns die Räume an und legen die Punkte danach fest.

Glasfaser und Hausanschluss

Vorbereitung und Inhouse-Verteilung für den Glasfaseranschluss, Übergabepunkt, Leerrohrführung und der Weg von der Hausübergabe zum Verteiler.

Multimedia und Türkommunikation

Koax für TV und SAT, Multimediaverteiler sowie IP-Türsprechanlagen mit Video – auf demselben Netz, das Sie ohnehin schon haben.

Kamera- und Zutrittstechnik

Videoüberwachung und Zutrittslösungen für Haus und Betrieb, netzwerkbasiert und mit lokaler Aufzeichnung, wenn die Daten das Grundstück nicht verlassen sollen.

Netzwerk im Gewerbe

Verkabelung für Büro, Werkstatt und Verkaufsraum, Serverschrank, PoE-Versorgung für Telefone, Access Points und Kameras sowie Erweiterungen im laufenden Betrieb.

Aus der Praxis

Warum Ordnung im Verteiler zählt

Links ein gewachsener Netzwerkschrank, rechts eine rangierte Verteilung mit Patchfeld und Farbcode. Bei einer Störung entscheidet dieser Unterschied über Minuten oder Stunden.

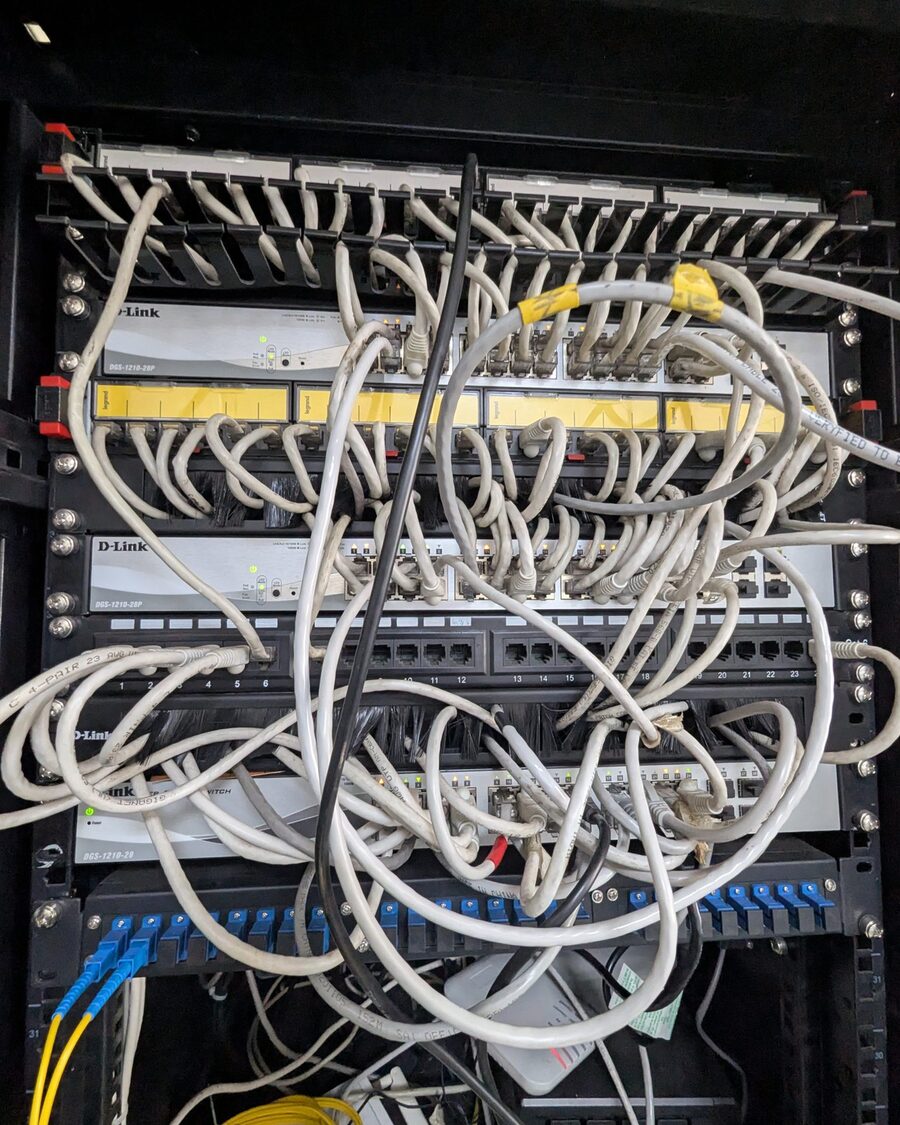

Netzwerkschrank mit ungeordnet verlegten Patchkabeln vor Switch und Patchfeld. — Symbolbilder – keine Aufnahmen ausgeführter Arbeiten dieses Betriebs.Fotos: gemeinfrei (CC0), Nachweis im Impressum

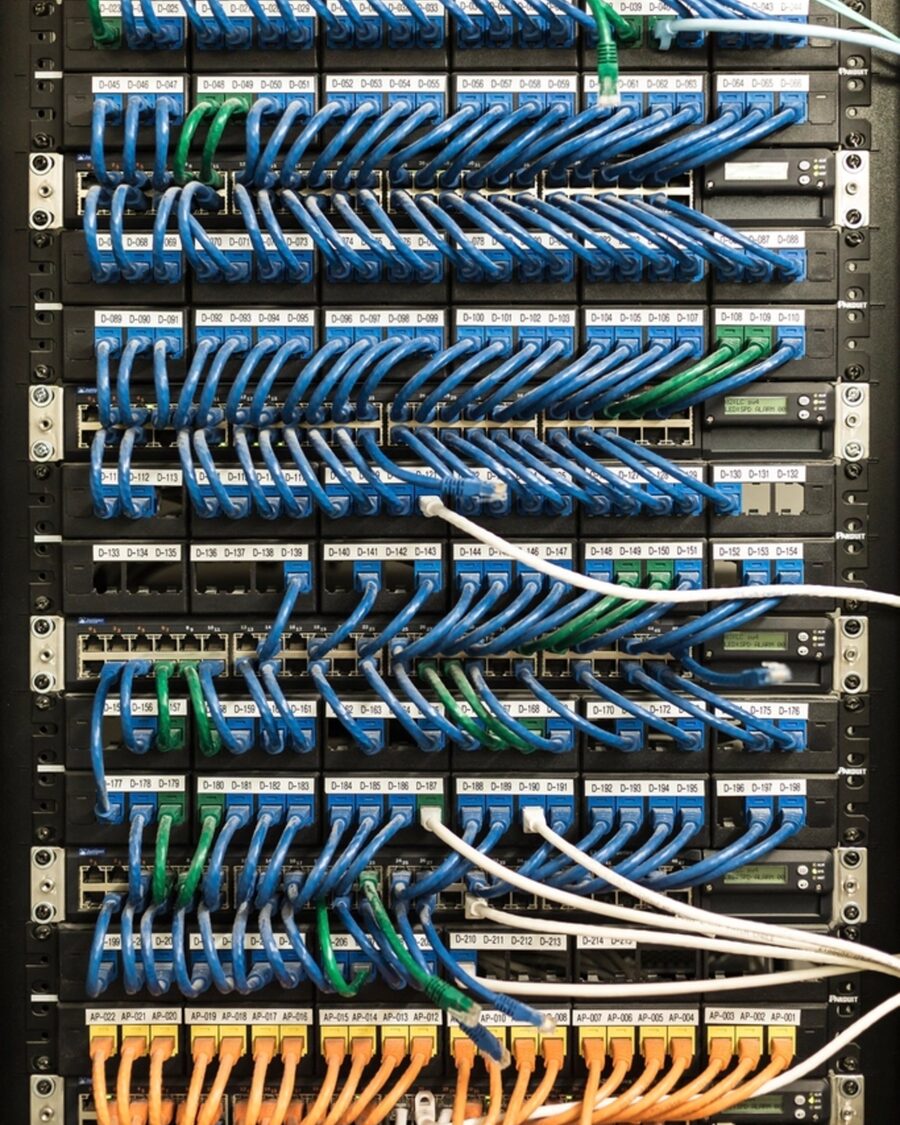

Netzwerkschrank mit sauber rangierten, farblich sortierten Patchkabeln an Patchfeldern. — Symbolbilder – keine Aufnahmen ausgeführter Arbeiten dieses Betriebs.Fotos: gemeinfrei (CC0), Nachweis im Impressum

Abb. 1Kabelkategorien im Vergleich

Cat. 8 bietet neuen Netzen die größte Reserve

Die Kategorie bestimmt, welche Übertragungsraten eine Strecke dauerhaft trägt. Ein späterer Kabeltausch ist ungleich aufwendiger als die Reserve bei der Installation.

Cat. 8 bietet neuen Netzen die größte Reserve
Kategorie	Bandbreite	Übertragungsrate	Einordnung
Cat. 5e	100 MHz	1 Gbit/s	Bestand; für Neuinstallationen nicht mehr zeitgemäß
Cat. 6	250 MHz	10 Gbit/s nur auf kurzen Strecken	Mindestmaß, ohne Reserve
Cat. 6A	500 MHz	10 Gbit/s bis 100 m	Untergrenze für Wohn- und Gewerbebau
Cat. 7 / 7A	600 / 1.000 MHz	10 Gbit/s bis 100 m	Reserve im Kabel; mit RJ45-Komponenten gilt die Strecke als Cat. 6A
Cat. 8 Empfehlung	2.000 MHz	25/40 Gbit/s bis 30 m, 10 Gbit/s bis 100 m	Größte Reserve bei RJ45-Technik – unsere Empfehlung für neue Leitungen

Anmerkung: Bandbreite der Komponenten nach DIN EN 50173 bzw. ISO/IEC 11801; Cat. 8 entspricht Klasse I, 25/40 Gbit/s nach IEEE 802.3bq auf Strecken bis 30 m. Die volle Leistung setzt Dosen und Patchfeld derselben Kategorie voraus. Maßgeblich ist die gemessene Gesamtstrecke.Quelle: Kühnle Elektrotechnik, eigene Darstellung

Vom Korpus zum Messprotokoll

So entsteht ein Netzwerkschrank

Ein Netzwerkschrank ist schnell bestückt. Ob er sich nach Jahren noch nachvollziehen lässt, entscheidet sich beim Aufbau.

Schrank und ProfileWandschrank oder Standschrank, 19-Zoll-Profile ausgerichtet, Erdung angeschlossen.
PatchfelderJede Dose bekommt ihren Port. Sauber aufgelegt und eindeutig beschriftet.
Aktive TechnikSwitch mit PoE für Access Points, Kameras und Telefone, dazu der Übergabepunkt.
RangierungKurze Wege, feste Längen, seitliche Führung – kein Kabelknäuel vor den Ports.
MessprotokollJede Strecke gemessen und dokumentiert. Bei einer Störung weiß man, wo man ansetzt.

Technische Eckwerte

40 Gbit/s: mit Cat. 8 auf Strecken bis 30 m
2.000 MHz: Übertragungsfrequenz nach Cat. 8
100 m: maximale Strecke je Kupferverbindung (10 Gbit/s)

Ablauf

Jeder Auftrag folgt denselben fünf Schritten – bis zum Protokoll

Beim kleinen Handgriff ebenso wie bei der kompletten Anlage.

01
Anfrage
Telefonisch oder schriftlich. Eine kurze Beschreibung und, wenn möglich, ein Foto genügen für die erste Einordnung.
02
Aufnahme vor Ort
Wir nehmen Bestand und Rahmenbedingungen auf und klären, was technisch sinnvoll und was normativ gefordert ist.
03
Angebot
Schriftlich und mit nachvollziehbaren Positionen. Optionale Leistungen sind ausdrücklich als solche ausgewiesen.
04
Ausführung
Zum vereinbarten Termin, mit geschütztem Arbeitsbereich. In bewohnten Objekten in Abschnitten, damit der Alltag weiterläuft.
05
Abnahme
Prüfung, Messung, Protokoll. Die Dokumentation zeigt, was verbaut wurde – Grundlage für jede spätere Erweiterung.

Häufige Fragen

Fragen zu Netzwerktechnik

Reicht WLAN nicht aus?

Für ein Notebook auf dem Sofa ja. Sobald mehrere Geräte gleichzeitig Last erzeugen – Videokonferenz, Streaming, Backup, Kameras – wird die Luft eng, weil sich alle dasselbe Medium teilen. Kabel dort, wo Geräte fest stehen, entlastet das WLAN spürbar für alles Übrige.

Cat. 6A, Cat. 7 oder Cat. 8 – was ist sinnvoll?

Für neue Leitungen empfehlen wir Cat. 8. Das Kabel nutzt weiter die üblichen RJ45-Stecker, trägt auf Strecken bis 30 Meter – im Wohnhaus der Normalfall – 25 bzw. 40 Gbit/s und auf längeren Strecken wie Cat. 6A 10 Gbit/s über 100 Meter. Ein späterer Kabeltausch kostet ein Vielfaches der Reserve, die man bei der Installation einplant. Entscheidend bleibt die fertige Strecke einschließlich Dosen und Patchfeld – deshalb messen wir jede Strecke am Ende durch.

Lässt sich Netzwerk im Bestand nachrüsten?

Meist ja. Wege ergeben sich über vorhandene Leerrohre, Kabelkanäle, Zwischendecken oder außen liegende Trassen. Wo wirklich kein Kabel möglich ist, sind Access Points mit guter Anbindung die zweitbeste Lösung – das entscheiden wir nach der Besichtigung.

Übernehmen Sie auch die Konfiguration?

Verkabelung, Verteiler, Access Points und Türkommunikation richten wir betriebsbereit ein. Für weitergehende IT-Themen – Server, Domänen, Firewalls – arbeiten wir mit Ihrem IT-Dienstleister zusammen; sprechen Sie uns an, dann klären wir die Schnittstelle vorab.

Sprechen wir über Ihr Vorhaben

Ein kurzes Gespräch klärt meist schon, was möglich ist und worauf es ankommt. Alternativ genügen ein paar Zeilen und ein Foto der Situation.
